El Dongfeng DFL4251A8-T31R-931-02 Serie Tractor Camion Cable Group es un componente crucial del sistema eléctrico del camión del tractor. Este grupo de arnés de cableado está meticulosamente diseñado para garantizar una conectividad eléctrica perfecta en varios componentes de la cabina. Integra numerosos elementos, como ensamblajes de arneses corporales., cajas de retransmisión, cajas de fusibles, y una multitud de conectores y sujetadores, Todo crucial para la eficiencia operativa del vehículo.
Parámetros del producto de Dongfeng DFL4251A8-T31R-931-02 Serie Tractor Tract Cabor Arnese Group
Grupo de mazos de cables de cabina de camión tractor serie Dongfeng DFL4251A8-T31R-931-02
- Descripción general de los componentes
- LH y RH BURTO DE CUERPO MABIENTOS
- Mango de arnés de cuerpo LH: Este ensamblaje es esencial para enrutar señales eléctricas en el lado izquierdo de la cabina del tractor. Conecta varios controles e interruptores, Asegurar que los componentes laterales de la izquierda funcionen correctamente.
- Rh Body Arnés Assembly: Similarmente, El conjunto del arnés del cuerpo Rh sirve el lado derecho de la cabina. Desempeña un papel vital en la conexión y la gestión de los circuitos eléctricos en el lado derecho.
- Relé y cajas de fusibles
- Caja de relé: Posicionado estratégicamente dentro del taxi, La caja de relé alberga múltiples relés cruciales para controlar los circuitos de alta corriente. Cada relé en este cuadro es responsable de diferentes funciones, Desde los faros hasta los componentes auxiliares.
- Caja de fusibles: La caja de fusibles proporciona protección a los circuitos eléctricos mediante fusibles de la carcasa que evitan situaciones de sobrecorriente. Es esencial para proteger varios componentes eléctricos y garantizar la confiabilidad del sistema eléctrico.
Grupo de mazos de cables de cabina de camión tractor serie Dongfeng DFL4251A8-T31R-931-02
- Arnés Guardias y cinta adhesiva
- Arneses: Estas cubiertas protectoras protegen los arneses de cableado de los daños físicos y los factores ambientales. Aseguran la longevidad y la fiabilidad al prevenir el desgaste..
- Cinta adhesiva: Utilizado para asegurar y organizar los arneses de cableado, La cinta vinculante asegura que los cables permanezcan juntos, minimizar el riesgo de abrasión y enredo.
- Cubiertas y cajas SMJ
Grupo de mazos de cables de cabina de camión tractor serie Dongfeng DFL4251A8-T31R-931-02
- Cubierta de SMJ (Izquierda y derecha): Las cubiertas de SMJ protegen los conectores en las uniones donde se conectan los arneses de cableado. Juegan un papel importante en la prevención del polvo, humedad, y otros contaminantes de afectar las conexiones eléctricas.
- Caja de smj (Izquierda y derecha): Estas cajas sirven como puntos de conexión central para los arneses de cableado. Se aseguran de que las señales eléctricas se transmitan de manera eficiente entre varios componentes.
- Sujetadores y soportes

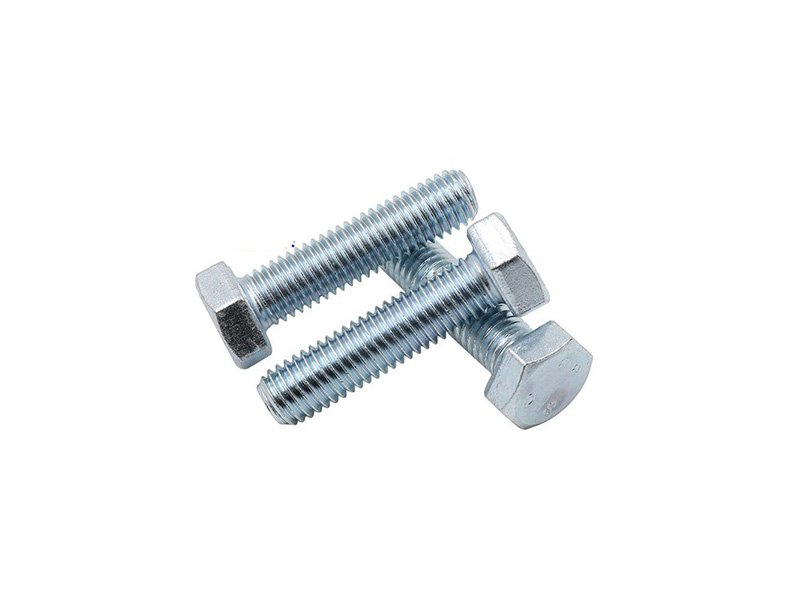

- Pernos, Nueces, y arandelas: Estos son esenciales para adjuntar de forma segura varios componentes del grupo de arneses de cableado. Se aseguran de que todas las piezas estén firmemente fijas, prevenir cualquier movimiento o desconexión que pueda conducir a un mal funcionamiento.
Grupo de mazos de cables de cabina de camión tractor serie Dongfeng DFL4251A8-T31R-931-02
- Soportes: Diseñado específicamente para mantener componentes como la interfaz de diagnóstico de ABS en su lugar, Los soportes se aseguran de que el equipo de diagnóstico crítico permanezca de forma segura.
- Conectores y rutas de cableado
- Al arnés de las puertas: Este conector vincula el arnés del cuerpo principal con el arnés de la puerta en el lado izquierdo, habilitar varias funciones de la puerta como ventanas y cerraduras.
- Al arnés de encabezado: Esta conexión integra componentes eléctricos ubicados en el área de encabezado, incluyendo luces superiores y otras características.
- A un interruptor de combinación: Este interruptor es responsable de controlar múltiples funciones desde un solo punto, tales como señales de giro y limpiaparabrisas.
Grupo de mazos de cables de cabina de camión tractor serie Dongfeng DFL4251A8-T31R-931-02
- Al interruptor de advertencia de peligro (Amarillo): Este interruptor activa las luces de peligro, crucial para alertar a otros conductores de posibles problemas.
- Para precalentar el interruptor (Marrón): Este interruptor se utiliza para precalentar el motor u otros componentes antes de comenzar, Asegurar un rendimiento óptimo en condiciones de frío.
- Interruptores de funciones especiales
- Para cambiar de aire y bocinas eléctricas (Verde): Este interruptor controla las bocinas de aire y electricidad, Esencial para señalar a otros conductores.
- Al interruptor de secador (Negro): Se utiliza para operar el sistema de secador de aire, Este interruptor asegura que el sistema de aire permanezca limpio y eficiente.
- Al interruptor de la lámpara trasera (Azul): Este interruptor controla las lámparas traseras, Asegurar la visibilidad adecuada en la parte posterior del camión del tractor.
Grupo de mazos de cables de cabina de camión tractor serie Dongfeng DFL4251A8-T31R-931-02
- Al interruptor de diagnóstico de código intermitente de ABS (Rojo): Este interruptor de diagnóstico ayuda a leer y solucionar los códigos del sistema ABS, crucial para mantener el sistema de frenado.
- Relés para varias funciones
- Al relé de la lámpara de tierra de giro a la izquierda (Azul): Controla la lámpara de tierra para giros a la izquierda, Mejora de la seguridad durante los turnos.
- Al relé de la lámpara de tierra de giro a la derecha (Azul): Similar al relé de giro a la izquierda, Pero para el lado derecho.
- A ACC Relay (Azul): Administra el poder accesorio, Asegurar que los accesorios eléctricos adicionales reciban energía adecuada.
- Para bloquear la encendido en el relé 1 y 2 (Azul): Estos relés controlan el sistema de encendido, Asegurar que el motor comience y funcione correctamente.
- Al relé del interruptor de la lámpara antiniebla trasera (Azul): Administra las lámparas de niebla trasera, Mejora de la visibilidad en condiciones de niebla.
Grupo de mazos de cables de cabina de camión tractor serie Dongfeng DFL4251A8-T31R-931-02
- Conexiones misceláneas
- A la radio & Reproductor de CD: Conecta los sistemas de audio de la cabina para el entretenimiento y la comunicación.
- Al encendedor: Proporciona energía al encendedor, que se puede utilizar para varios accesorios eléctricos.
- Al arnés superior del piso: Integra el cableado para la parte superior del área del piso, Garantizar la conectividad para los componentes subsuelo.
- Conclusión
- El Dongfeng DFL4251A8-T31R-931-02 Serie Tractor Camion Cabar Group es un intrincado ensamblaje diseñado para satisfacer las complejas demandas eléctricas de los camiones de tractores modernos. Integrando componentes esenciales como arneses corporales, Relé y cajas de fusibles, y una variedad de interruptores y conectores, Este grupo de arneses de cableado asegura que los sistemas eléctricos del camión del tractor funcionen sin problemas. La instalación y el mantenimiento adecuados de este grupo de arnés son cruciales para el rendimiento confiable y eficiente del vehículo.
| Número de serie. | Número de parte. | Nombre de la pieza | Cantidad. |
| 1 | 10932400 | Mango de arnés de cuerpo LH | 1 |
| 10087100 | Caja de relé | 1 | |
| 10369300 | Caja de fusibles | 1 | |
| 10080900 | Guardaespaldas | 1 | |
| 10081000 | Guardaespaldas | 1 | |
| 10084800 | Cinta adhesiva | 7 | |
| 2 | 10370600 | Cubierta de SMJ- izquierda | 1 |
| 10082800 | Abrazadera- SMJ para arreglar el arnés de cableado | 1 | |
| 3 | Q32206 | Nuez | 1 |
| Q32006 | Nuez | 3 | |
| Q1840612 | Tornillo | 1 | |
| Q41106 | Lavadora | 1 | |
| 4 | 10370500 | Caja de smj- izquierda | 1 |
| Q1840620-F7 | Tornillo | 2 | |
| Q32006-F7 | Nuez | 4 | |
| 5 | 10932500 | Rh Body Arnés Assembly | 1 |
| 10087100 | Caja de relé | 1 | |
| 10369300 | Caja de fusibles | 1 | |
| 10369700 | Guardaespaldas | 1 | |
| 10369800 | Guardaespaldas | 2 | |
| 10084800 | Cinta adhesiva | 3 | |
| Q1840612 | Tornillo | 1 | |
| Q41106 | Lavadora | 1 | |
| 6 | 10370700 | Cubierta de SMJ- Correcto | 1 |
| Q32006 | Nuez | 4 | |
| Q1840620-F7 | Tornillo | 2 | |
| Q32006-F7 | Nuez | 4 | |
| 7 | 10370800 | Caja de smj- Correcto | 1 |
| 10082800 | Abrazadera- SMJ para arreglar el arnés de cableado | 2 | |
| 10081200 | Soporte- Interfaz de diagnóstico de ABS | 1 | |
| RQ2710312 | Tornillo penetrante | 3 | |
| Q32005 | Nuez | 1 | |
| 10076600 | Cinta adhesiva | 1 | |
| (1)- Al arnés de las puertas | |||
| (2)- Al arnés de encabezado | |||
| (3)-A un interruptor de combinación | |||
| (4)-Al interruptor de advertencia de peligro(amarillo) | |||
| (5)-Para precalentar el interruptor(marrón) | |||
| (6)-Para cambiar de aire y bocinas eléctricas(verde) | |||
| (7)-Al interruptor de secador(negro) | |||
| (8)-Al interruptor de la lámpara trasera(azul) | |||
| (9)-Al interruptor de diagnóstico de código intermitente de ABS(rojo) | |||
| (10)-Al relé de la lámpara de tierra de giro a la izquierda(azul) | |||
| (11)-Al relé de la lámpara de tierra de giro a la derecha(azul) | |||
| (12)-A ACC Relay(azul) | |||
| (13)-Para bloquear la encendido en el relé 2(azul) | |||
| (14)-Al relé del interruptor de la lámpara antiniebla trasera(azul) | |||
| (15)-A relé de lámpara pequeña(azul) | |||
| (16)-Para bloquear la encendido en el relé 1(azul) | |||
| (17)-A la faros delantera de la niebla(azul) | |||
| (18)-Relé de cuernos | |||
| (19)-A alto relé | |||
| (20)-Para sumergir el relé | |||
| (21)-Al relé de la lámpara de freno | |||
| (22)-Para fusionar caja | |||
| (23)-Al interruptor diferencial axial(amarillo) | |||
| (24)-Al interruptor diferencial del lado de la rueda(negro) | |||
| (25)-A la radio & reproductor de CD | |||
| (26)-Al arnés del cuerpo | |||
| (27)-Al encendedor | |||
| (28)-Al arnés del marco izquierdo | |||
| (29)-Al arnés de la pared delantera | |||
| (30)-A BLOTE CURCO CUIERTO COMPLETO2 | |||
| (31)-A la plancha de cortocircuito de tierra | |||
| (32)-Al conjunto de diodos | |||
| (33)-Para combinar el relé de precalentamiento | |||
| (34)-A la unidad intermitente (ceniza) | |||
| (35)-A la alarma integrada | |||
| (36)-Al arnés superior del piso | |||
| (37)-Al pedal de acelerador eléctrico | |||
| (38)-Al interruptor de la lámpara de freno(azul) | |||
| (39)-A un interruptor de combinación(porcelana blanca) | |||
| (40)-Para bloquear el encendido(azul) | |||
| (41)-A un interruptor de combinación(porcelana blanca) | |||
| (42)-Para el interruptor del embrague(azul) | |||
| (43)-Al interruptor de la lámpara antiniebla trasera | |||
| (44)-Al interruptor de la lámpara de techo(negro) | |||
| (45)-Al interruptor de la lámpara antiniebla delantera | |||
| (46)-Al arnés del piso inferior izquierdo(azul) | |||
| (47)-A tierra | |||
| (48)-Al arnés del cuerpo | |||
| (49)-Para limpiaparar relé intermitente | |||
| (50)-A multi,timbre de funciones | |||
| (51)-A la baja del piso de Rh(azul) | |||
| (52)-A la interfaz de diagnóstico del sistema de control eléctrico | |||
| (53)-A la unidad de control de ABS | |||
| (54)-Para el motor de limpiaparabrisas(azul) | |||
| (55)-A tierra | |||
| (56)-Al arnés de las puertas(azul) | |||
| (57)-Al arnés del marco derecho | |||
| (58)-A Abs de trailer(rojo) | |||
| (59)-Al tapón de cortocircuito de tierra | |||
| (60)-Para enmarcar el arnés(negro) | |||
| (61)-A A/C y arnés del calentador(azul) | |||
| (62)-Para revertir el relé de la lámpara(azul) | |||
| (63)-Relé del interruptor de freno(negro) | |||
| (64)-A accesorios de compresor relé(azul) | |||
| (65)-A los accesorios del calentador relé(azul) | |||
| (66)-Para el relé de adjunto de limpiaparabrisas(azul) |
